Фильтр ФяС-14Н 1220х610х125.3Н

Назначение:

• для высокоэффективной (финишной) очистки воздуха и стерилизующей фильтрации в медицинских учреждениях, на предприятиях фармацевтической промышленности, а также в чистых помещениях других отраслей промышленности (микроэлектронике, микробиологии, пищевой и т.д.). Фильтры могут быть использованы для замены фильтров ЛАИК с фильтрующим материалом ФПП, ФПА, т.к. имеют более высокую эффективность и надежность в эксплуатации.
• для очистки вытяжного воздуха от опасных микроорганизмов и радиоактивных аэрозолей в баклабораториях, на атомных станциях и т.п.

Особенности:

• Температура очищаемого воздуха должна быть в диапазоне от -40° до +40° С и относительная влажность не более 95%.
• Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.
• Фильтр должен выходить на рабочий режим (достигать требуемой эффективности) не более чем за 2 часа с начала продувки.

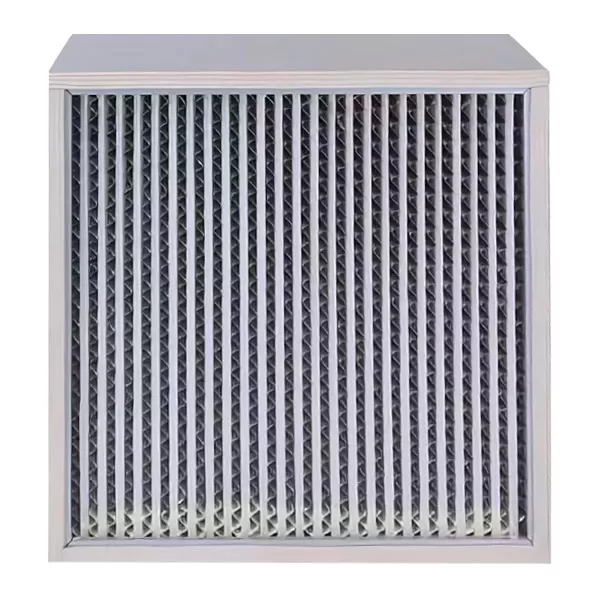

• Фильтры ФяС состоят из корпуса, внутри которого складками уложен фильтрующий материал.
• Для предотвращения слипания соседних складок между ними прокладываются сепараторы из алюминиевой фольги или специальные нити, наклеиваемые на поверхность фильтрующего материала.
• Корпус фильтра может быть изготовлен из специального алюминиевого профиля, алюминиевого или нержавеющего листа или шлифованной фанеры.
• Фильтры из алюминиевого профиля могут изготавливаться глубиной 78; 150 и 300 мм.
• В тех случаях, когда корпус фильтра изготавливается из фанеры, алюминиевого или нержавеющего листа, глубина фильтров может быть отличной от указанной выше.
• Фильтрующий материал, включающий алюминиевые или нитевые сепараторы, герметизируется в корпусе путем заливки по всему периметру специальным герметиком.
• Корпус фильтра по всему периметру образует фланец (прижимную поверхность), размер которого для алюминиевого профиля составляет 15мм, для фанеры 12мм, а для корпуса из алюминиевого и нержавеющего листа 18мм.
• На этот фланец наклеивается резиновое уплотнение (с одной или двух сторон). Необходимо отметить, что при выборе фильтров, устанавливаемых в конструкции самого чистого помещения (потолок, стены), через которые осуществляется подача воздуха в ламинарном режиме (скорость в фильтре не более 0,45 м/с) целесообразна установка фильтров с нитевыми сепараторами.

Характеристики:

• Эффективность: не менее 99,995%.
• Габаритные размеры входного сечения: 610х1220 мм

Площадь фильтрующей поверхности:
глубина 150 мм:

• базовый - 17,4 м2
• экономичный - 22,7 м2

глубина 300 (292) мм:

• базовый - 30,2 м2
• экономичный - 45,4 м2

Фильтры ФяС с алюминиевыми сепараторами производятся с основными размерами по глубине 150 и 300 (292) мм. Эти фильтры изготавливаются 2-х вариантов:

– базовый с количеством фильтрующего материала указанным в табл. 1;
– экономичный, в котором увеличение площади фильтрующей поверхности по сравнению с базовым фильтром глубиной 150 мм составляет около 1,3 раза, а для фильтров глубиной 300 (292) мм – 1,5 раза (табл. 1).
Преимуществами экономичного фильтра является меньшее начальное аэродинамическое сопротивление, а также увеличенный ресурс работы, который по опыту эксплуатации для фильтров глубиной 150 мм может быть больше в 1,5-1,7 раза, а для фильтров глубиной 300(292) мм в 1,8-2,0 раза по сравнению с базовым вариантом. Фильтры с нитевыми сепараторами выпускаются в настоящее время только в экономичном варианте с глубиной корпуса 78, а также аналогичный фильтрующий пакет может быть установлен в корпусе глубиной 150 мм для замены фильтров с алюминиевыми сепараторами в экономичном варианте исполнения.

Необходимо отметить, что большинство производителей выпускают фильтры с поверхностью фильтрации соответствующей базовой, на что при выборе фильтров необходимо обращать внимание.

Номинальная удельная воздушная нагрузка м3/ч, на м2 площади входного сечения (скорость через фильтр, м/с):

• 78 (150): 1620(0,45),
• 300 (292): 5375(1,49).

Аэродинамическое сопротивление:
начальное

• для фильтров с нитевыми сепараторами (экономичный): 140 Па.
• для фильтров с алюминиевыми сепараторами: глубина 150: базовый - 150 Па, экономичный - 120 Па; глубина 300 (292): базовый - 300 Па, экономичный - 230 Па

рекомендуемое конечное:

• 600 Па

Б - базовый; Э - экономный.
Эффективность определяется по методике Евростандарта EN 1822.
