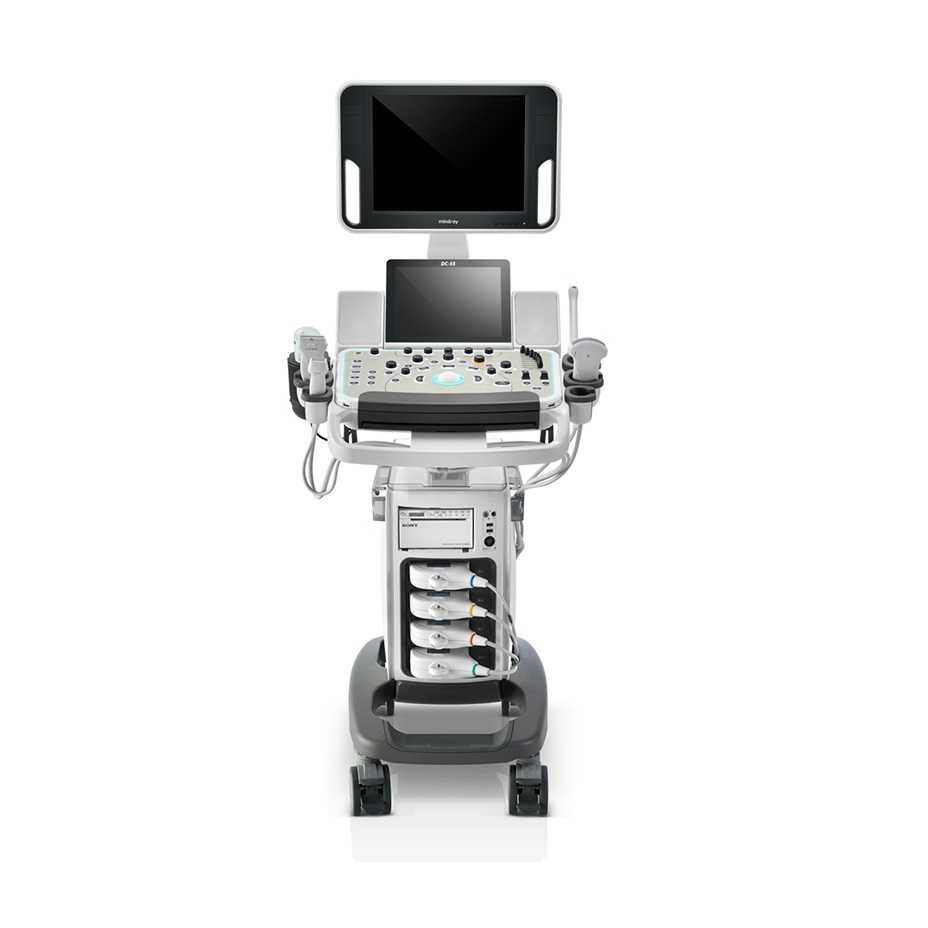

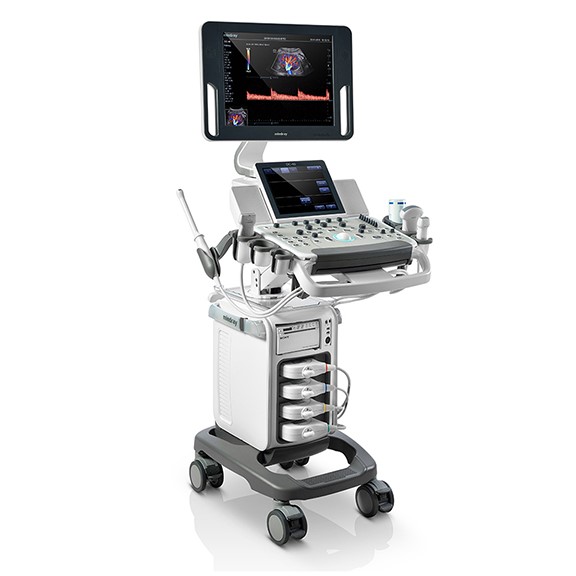

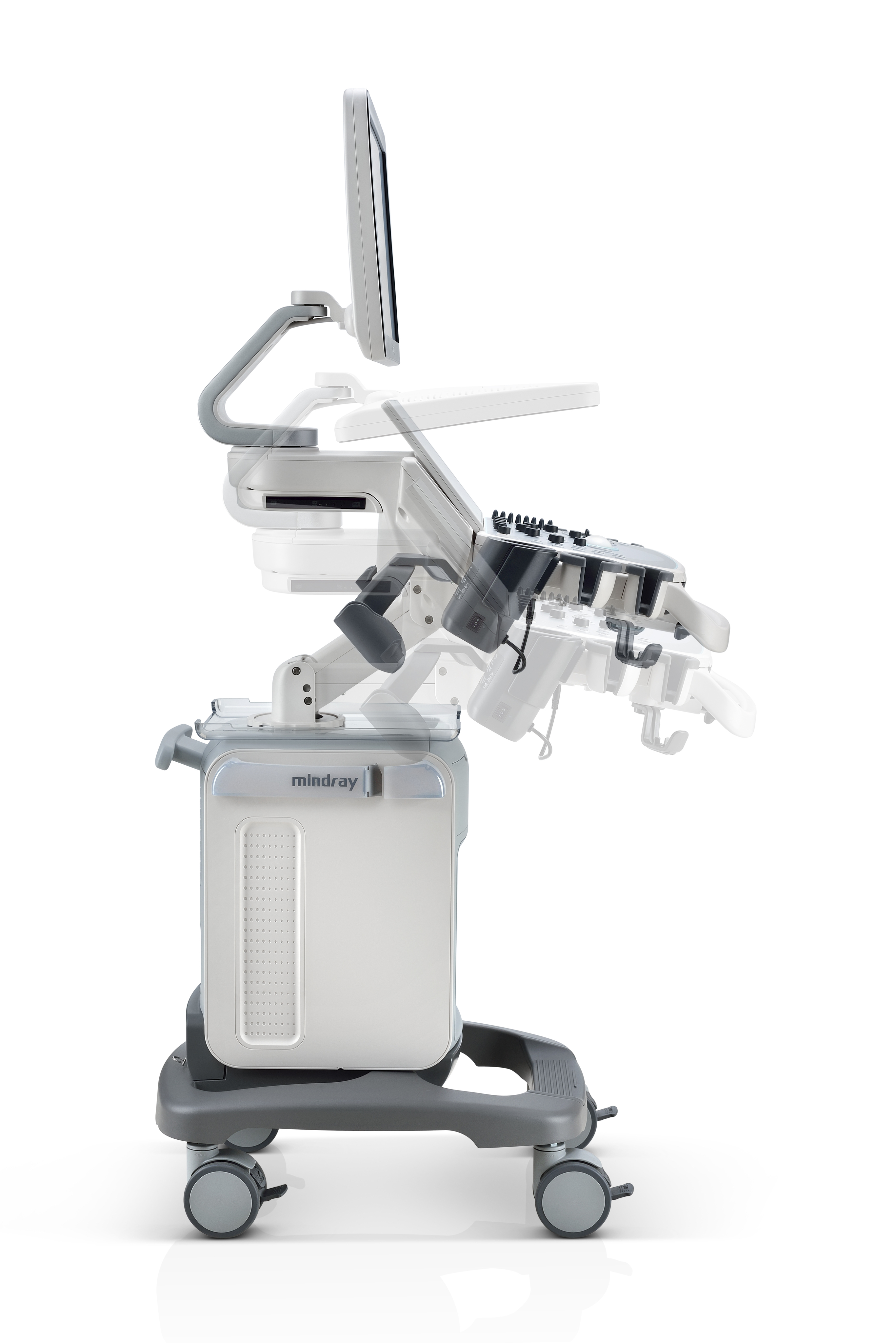

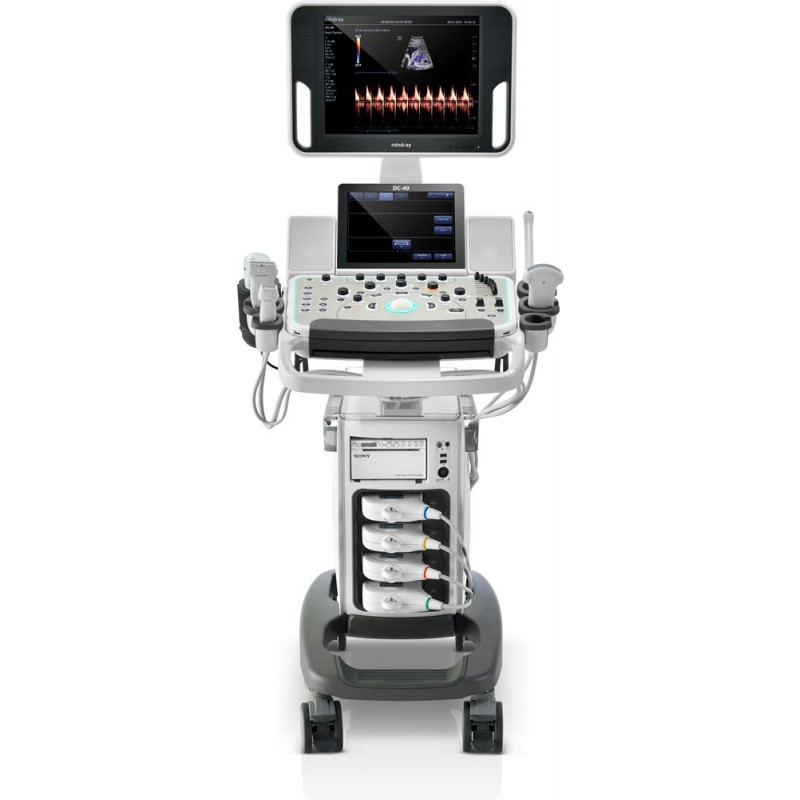

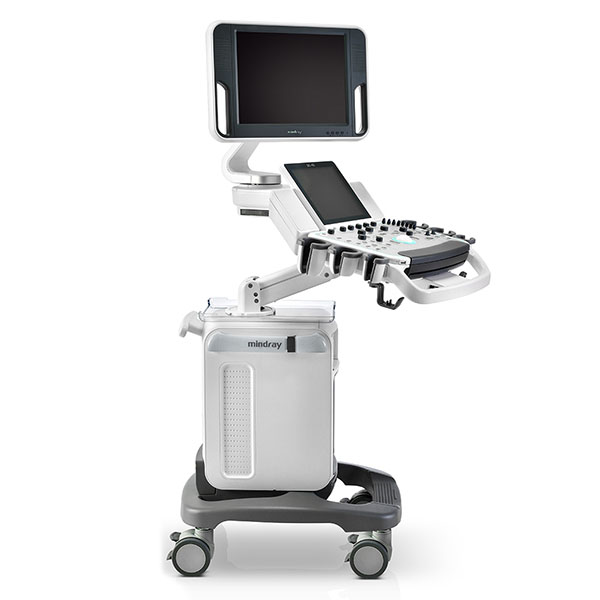

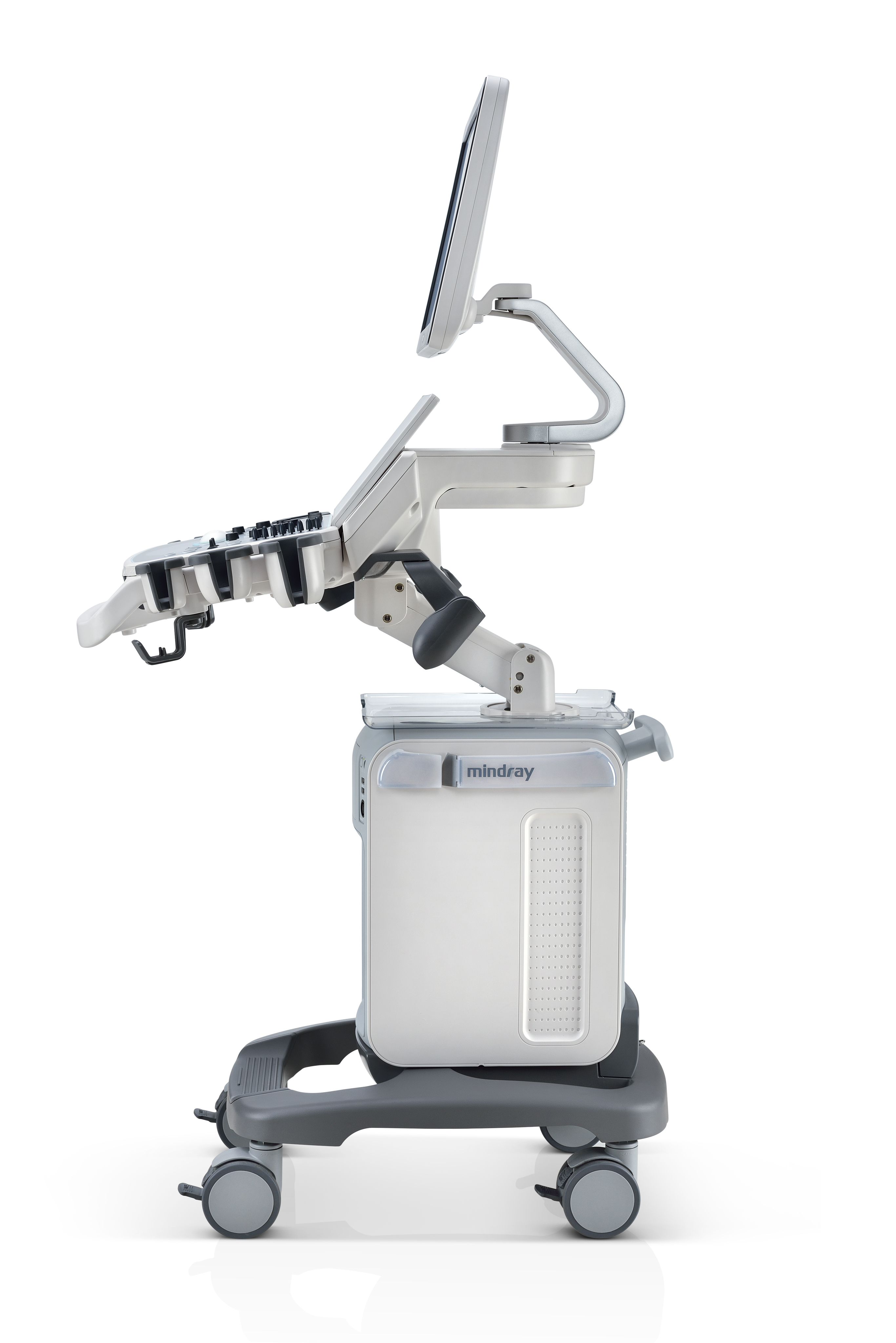

Mindray DC-40 — стационарный ультразвуковой аппарат, относящийся к среднему классу, с 4 активными портами для датчиков, поддержкой 3D/4D визуализации и 17-дюймовым ЖК-монитором. Устройство обеспечивает стабильную диагностическую точность при выполнении широкого спектра исследований: от рутинных процедур до более сложных задач в области акушерства, гинекологии, кардиологии и онкологии.
Ключевые технологии визуализации Mindray DC-40
- PSH™ (Phase Shift Harmonic Imaging). Тканевая гармоника с фазовой инверсией формирует изображения с повышенным контрастным разрешением, уменьшая артефакты и шум. Это особенно актуально при сканировании пациентов с трудной ультразвуковой проходимостью.
- iBeam™. Многолучевое составное сканирование объединяет изображения, которые в процесс исследования были получены под разными углами. Это повышает контрастность, точность контуров и общее качество визуализации.
- iClear™. Технология подавления зернистости адаптирует изображение к характеру тканей, автоматически устраняя шумы, повышая резкость и обеспечивая более однородную визуализацию мягкотканевых структур.
- Эластография Natural Touch. Метод контактной эластографии, реализованный с технологией имитации естественного нажатия. Обеспечивает воспроизводимую визуализацию тканевой жесткости при минимальной зависимости от опыта оператора — особенно ценно при оценке очаговых поражений в молочной железе, щитовидной железе и печени.
- iScape™. Панорамное сканирование в режиме реального времени с возможностью перемещения зонда в двух направлениях. Удобно при обследовании протяжённых структур, таких как мышцы, сосуды и органы брюшной полости.
- Контрастная визуализация UWN (Ultra-Wideband Non-linear Imaging). Позволяет эффективно использовать вторую гармонику и нелинейные сигналы от контрастных агентов. Обеспечивает высокое соотношение сигнал/шум, точную дифференциацию тканей и более длительное диагностическое окно.
- ExFOV. Функция расширенного поля обзора для линейных и конвексных датчиков помогает получить более полное анатомическое изображение, особенно полезное в абдоминальных и поверхностных исследованиях.
- B-Steer™. Инструмент навигации иглы во время интервенционных процедур. Обеспечивает параллельное смещение звукового луча для лучшей визуализации иглы и целевой зоны, особенно при биопсии.
Эргономика и удобство работы УЗИ сканера Mindray DC-40
- iTouch™. Однокнопочная автоматическая оптимизация изображений в B-режиме и допплеровских режимах.
- iZoom™. Полноэкранный режим визуализации активируется одним нажатием — особенно удобно для оценки деталей в режиме реального времени.
- iScanHelper. Встроенные обучающие материалы с анатомическими диаграммами, референсными эхограммами и рекомендациями по постановке датчика. Поддержка специалистов при освоении аппарата и выполнении сложных исследований.
Клиническое применение кардиологических опций Mindray DC-40
Free Xros M™ в практике эхокардиографии
- Используется при анализе движения клапанов (например, митрального или аортального), когда необходимо оценить траекторию движения по нестандартной оси.
- Полезен при оценке межжелудочковой перегородки и задней стенки ЛЖ у пациентов с аномальной анатомией, особенно в условиях нестандартных акустических окон (например, при деформациях грудной клетки или в экстренных условиях).
- Может применяться в неонатологии и педиатрии, где анатомические особенности требуют высокой гибкости при позиционировании М-режима.
Free Xros CM™ для анализа синхронности миокарда
- Актуален для пациентов с подозрением на диссинхронию левого желудочка, особенно перед направлением на имплантацию кардиоресинхронизирующей терапии (CRT).
- Позволяет визуализировать криволинейное движение миокарда и определить временные характеристики сокращений в различных сегментах ЛЖ, включая базальный, средний и апикальный.
- Может быть полезен в кардиологическом стационаре при динамическом наблюдении за пациентами после инфаркта миокарда или при дилатационной кардиомиопатии.
TDI и расширенный пакет TDI — в клинической оценке функции миокарда
- Используется для диагностики диастолической дисфункции (E’/A’, E/E’), особенно у пожилых пациентов, больных сахарным диабетом или с гипертонией.
- Позволяет количественно оценивать продольную деформацию миокарда при раннем выявлении кардиомиопатий, включая амилоидоз или химиотерапевтически индуцированную кардиотоксичность.
- В условиях интенсивной терапии (ОАРИТ, кардиореанимация) может применяться для мониторинга сократимости миокарда у пациентов с шоком или тяжёлой сердечной недостаточностью.
- В стресс-эхокардиографии помогает выявлять снижение тканевых скоростей в ишемизированных сегментах ЛЖ, даже если визуально нарушений не видно.
- Поддерживает оценку асинхронии, как межжелудочковой, так и внутрижелудочковой, в рамках подготовки к CRT или дифференциальной диагностики кардиомиопатий.
DICOM-опции ультразвукового аппарата Mindray DC-40
Поддержка DICOM-протокола обеспечивает интеграцию ультразвуковой системы в клиническую ИТ-среду, позволяя эффективно взаимодействовать с рабочими станциями, архивами (PACS) и системами планирования (HIS/RIS). В DC-40 доступны следующие модули:
DICOM Basic. Стандартная функция для документирования и хранения данных. Обеспечивает соответствие протоколам информационного обмена в медицинском учреждении. Базовый пакет, включающий:
- Сохранение изображений и клипов на сервер PACS;
- Передача данных на внешние медианосители;
- DICOM-печать на совместимых медицинских принтерах.
HL7 Worklist. Функция, предназаныенная для загрузки списока исследований и данных пациентов с DICOM-сервера.
Преимущества:
- Автоматизация ввода данных;
- Исключение ошибок ручного ввода;
- Упрощение рабочего процесса за счёт централизованного планирования обследований.
Query / Retrieve. Функция запроса и получения изображений или информации о пациенте с PACS.
Преимущества:
- Быстрый доступ к предыдущим исследованиям;
- Возможность сравнения динамики изменений;
- Повышение клинической информативности обследования.
MPPS (Modality Performed Procedure Step). Передача на сервер DICOM данных о проведённом обследовании и параметрах сканирования.
Преимущества:
- Обеспечивает актуальную информацию в RIS/PACS;
- Улучшает отчётность и администрирование обследований;
- Повышает прозрачность клинических процессов.
OB/GYN S/R (Structured Report). Формирование и передача структурированных отчётов по акушерским и гинекологическим исследованиям в формате DICOM SR.
Преимущества:
- Стандартизированные протоколы;
- Упрощённая интерпретация результатов;
- Ускоренное внесение данных в электронную карту пациента.
Cardiac S/R. Структурированный отчёт по кардиологическим исследованиям (например, ЭхоКГ).
Преимущества:
- Формализация количественных и качественных показателей;
- Поддержка оценки функции ЛЖ, клапанов, динамики стенок и пр.;
- Удобство для архивирования и дальнейшего анализа.
Vascular S/R. DICOM-отчёт по ангиологическим исследованиям.
Поддерживает:
- Измерения скорости кровотока;
- Оценку стенозов;
- Структурированные протоколы для каротидного и периферического допплера.
Эти опции делают Mindray DC-40 полноценной частью цифрового медицинского пространства, повышая эффективность работы врача, улучшая клиническую отчётность и обеспечивая соответствие международным стандартам информационного обмена.
Области применения
Абдоминальные исследования. DC-40 обеспечивает высокую чёткость визуализации органов брюшной полости благодаря комбинации тканевой гармоники (PSH), подавлению шумов (iClear) и составному многолучевому сканированию (iBeam). Это позволяет точно визуализировать структуру печени, почек, селезёнки, поджелудочной железы, а также оценивать паренхиматозные изменения. Контрастная визуализация UWN помогает при уточнении характера очаговых образований.
Опорно-двигательный аппарат. Поддержка высокочастотных датчиков линейного типа и программных технологий улучшения разрешения обеспечивает детальную визуализацию мягкотканных структур, сухожилий, связок и суставов. Особенно полезны здесь функции iClear и iBeam, которые предоставляю возможность точной оценки воспалительных и дегенеративных изменений. 3D-визуализация помогает при планировании интервенционных процедур.
Акушерство и гинекология. Для пренатального скрининга и оценки состояния плода система предлагает расширенные функции:
- 3D/4D-визуализация,
- iLive™ — реалистичная светотеневая визуализация,
- Smart NT — автоматическое измерение воротникового пространства,
- Smart FLC — подсчёт и измерение фолликулов,
- OB/GYN Structured Report (DICOM SR) — упрощает документирование данных.
Также доступна эластография Natural Touch для оценки состояния эндометрия и миометрия.
Урология. Использование специализированных конвексных и внутриполостных датчиков позволяет проводить трансабдоминальные и трансректальные исследования. Автоматические инструменты, такие как Smart Bladder, упрощают оценку объёма мочевого пузыря. Высокое пространственное разрешение поддерживает точную диагностику новообразований, гиперплазии и других патологий мочеполовой системы.
Поверхностно расположенные органы. DC-40 отлично подходит для обследования щитовидной и молочной желез, лимфоузлов и мягких тканей. Технологии подавления шумов, высокая частота датчиков и режимы измерений позволяют дифференцировать узлы, кисты и инфильтраты. Breast SR (DICOM) обеспечивает стандартизированное описание для молочной железы.
Педиатрия. Аппарат поддерживает малогабаритные датчики с высокой частотой, что критически важно при обследовании новорождённых и детей. Применяются технологии снижения артефактов и автоматической оптимизации изображения (iTouch), обеспечивая чёткую визуализацию при минимальном времени сканирования.
Кардиология:
- TDI и расширенный TDI пакет — позволяют количественно оценить движение миокарда.
- Free Xros M и Free Xros CM — предоставляют анатомически ориентированные М-режимы для оценки фаз работы сердца и синхронности миокарда.
- Auto LV — автоматическое измерение параметров левого желудочка.
- Cardiac SR (DICOM) — обеспечивает оформление кардиологических заключений в структурированном виде.
Транскраниальная допплерография. Система поддерживает специализированные фазированные датчики, необходимые для оценки кровотока в интракраниальных сосудах. Высокая чувствительность цветового и энергетического допплера позволяет визуализировать даже низкоскоростные потоки.
Сосудистые исследования. Благодаря высокой чувствительности цветового допплера и опции Auto IMT, DC-40 позволяет выполнять точные измерения толщины комплекса интима-медиа, а также оценивать проходимость сосудов и наличие стенозов. Поддерживается Vascular SR (DICOM) для формализации заключений.
Дополнительные возможности модели
Auto IMT (измерение толщины комплекса интима-медиа). Автоматический инструмент для оценки толщины стенок сонной артерии (задней и передней). Позволяет быстро и объективно выявлять ранние признаки атеросклероза, проводить мониторинг сосудистого риска и отслеживать динамику лечения. Точность достигается за счёт алгоритмов распознавания границ сосудистой стенки.
Auto LV (автоматическое измерение параметров левого желудочка). Инструмент для быстрого анализа ключевых параметров функции ЛЖ с автотрассировкой контуров и возможностью ручной коррекции. Поддерживает количественную оценку сократительной способности, объёмов и фракции выброса, что особенно важно при сердечной недостаточности, ишемии и других кардиологических патологиях.
Поддержка несжатых форматов данных. Позволяет сохранять изображения без потерь качества (RAW/без компрессии), что критически важно при экспертной оценке, постобработке и обучении.
iStorage / iMeasurement / iReport:
- iStorage — быстрая передача изображений и данных через сеть на ПК.
- iMeasurement — создание собственных таблиц измерений и расчётных формул.
- iReport — формирование отчётов вне сканера: удобно для архивирования, печати и документооборота.
Эти инструменты упрощают рабочий процесс и способствуют стандартизации документации.
iStation™. Встроенная система управления данными пациента: ввод, поиск, архивирование и организация клинической информации в едином интерфейсе. Особенно полезна в многопрофильных центрах и клиниках с большим потоком пациентов.
MedSight. Передача изображений и видеоматериалов на смартфоны и планшеты (iOS/Android). Позволяет врачу оперативно делиться данными с коллегами, сохранять клинические случаи или демонстрировать результаты пациенту.
Smart Bladder. Автоматический расчёт объёма мочевого пузыря на основе анатомических ориентиров. Ускоряет обследование в урологии и интенсивной терапии, снижает субъективный фактор.
Smart-V. Автоматическое измерение объёма и размеров анэхогенных структур (например, кист) в режиме 4D. Повышает точность и снижает время анализа при исследовании новообразований, объёмных образований и фолликулов.
iLive™. Продвинутая 4D-визуализация с реалистичной светотеневой моделью и регулировкой виртуального источника света. Используется в акушерстве и гинекологии для улучшенного восприятия анатомии плода, особенно при демонстрации родителям.
iPage™. Мультисрезовое отображение объёмных данных с возможностью выбора толщины среза. Полезно при анализе сложных структур в 3D (например, матка, щитовидная железа, опухоли), позволяет исследовать объект послойно.
Smart NT. Автоматическое измерение толщины воротникового пространства у плода на ранних сроках беременности. Обеспечивает стандартизацию процедуры и снижает риск ошибок при скрининге хромосомных аномалий.
Smart FLC™. Автоматическое распознавание, подсчёт и измерение фолликулов. Незаменимо при мониторинге овуляции и в программах ВРТ, снижает время исследования и повышает точность подсчёта.
